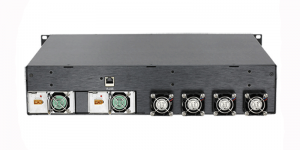

ГПЭ-50ErA 16 порттар жоғары қуаты иттербий CATV EDFA
Қысқаша сипаттамасы:
ГПЭ-50ErA 16 порттар жоғары қуаты иттербий CATV EDFA
сипаттамалары
- желдету және жылу шашырау APC, АСС, ІІБ, және тамаша дизайнымен тамаша бақылау ұзақ өмір, сорғы лазер тұрақты жұмыс қамтамасыз етеді.
- 19 «1U / 2U / 3U тартпа шасси орнатылған; Шығарады 1/2/4/8/16/32/64/128/256 қосымша; Жалпы шығыс қуаты қосымша 500 ~ 5000mW (27 ~ 43dBm)
- Алдын-ала күшейткіш төмен шу, өйткені төмен шу ғой EDFA және шығыс қуаты жоғары EYDFA қабылдайды.
- оптикалық қуаты лазер қауіпсіздігін қорғауға, ол жоқ болса, лазерлік автоматты түрде өшеді.
- Кіріктірілген кері жарық анықтау зақымдануы секіру тігіс болдырмау.
- алдыңғы тақтасында СК жұмыс деректер мен ескерту көрсетеді.
- RS232 және SNMP жүйесі; Қосымша Dual электрмен жабдықтау; 1 + 1 сақтық көшірме; Ғарыш үнемдеу, құны үнемдеу және қуат тұтыну үнемдеу.
-
Техникалық ерекшелігі
| Техникалық деректер |
WS-50ErAxx |
| Жұмыс толқын ұзындығы |
1540-1563nm |
| Кіріс оптикалық қуат ауқымы |
-10dBm ~ + 10dBm (қалыпты + 3dBm) |
| Шығыс оптикалық қуаты ауқымы |
27 ~ 43dBm |
| шығыс порты |
8/16/32/64/128/256 |
| Әрбір порт қуаты |
10 ~ 24dBm |
| оптикалық коннекторы |
SC / APC & LC / APC |
| 0utput билік айырмашылық мәні ауқымы |
-0.5 ~ + 0.5dB (Pin = 0dBm) |
| Шығыс оптикалық қуаты анықтау |
етіп -20дБ |
| Реттелетін шығыс қуаты ауқымы |
-6 ~ 0dBm |
| Шу көрсеткіш PIN = 0dBm |
4.5 ~ 6.0dB |
| қосу / өшіру уақыты |
8мс |
| Жіктелу тәуелділігі жоғалту |
0.3dB |
| Жіктелу тәуелділігі пайда |
0.4dB |
| Жіктелу режимі дисперсия |
0.3dB |
| Кіріс / шығыс оптикалық оқшаулау |
30dB |
| Сорғы ағып қуаты |
-30dBm |
| Echo жоғалту |
55дБ |
| SNMP интерфейс |
RJ45 |
| Байланыс интерфейсі |
RS232 (консоль порты) |
| Қорек кернеуі |
90 ~ 265VAC & 30-72VDC |
| тұтыну |
50W |
| жұмыс температурасы |
-5 ℃ ~ + 70 ℃ |
| Өнім өлшемі |
482x365x48mm |
| Өнім салмағы |
7.8kgs |
| Картон Таза салмағы |
16kgs (2pcs) |
